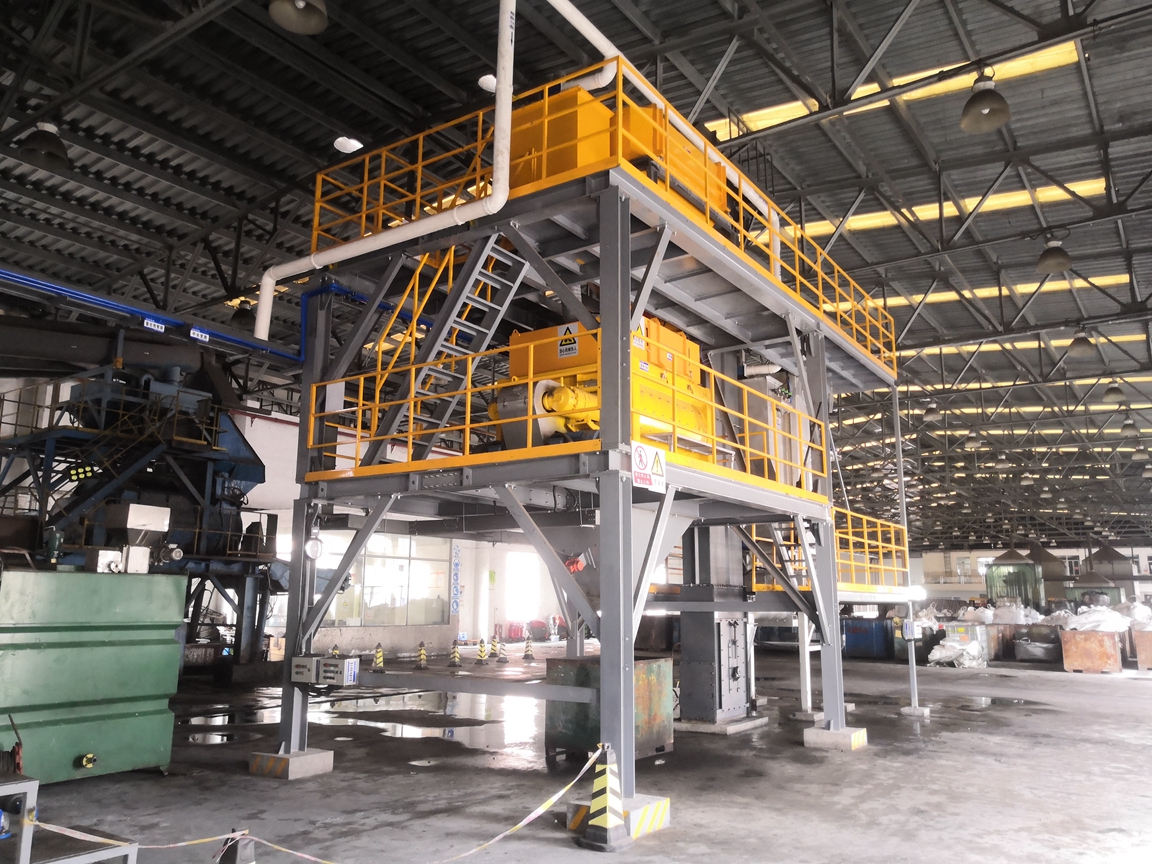

04飛灰固化處理系統配置說明攪拌系統

1.管路改用筒蓋不銹鋼管路及直噴嘴形式，筒蓋采用大
開口敞開式結構，具有耐腐蝕，防堵塞下水迅速等特點；

2.針對飛灰特殊性質設計了大圓弧卸料門結構，使飛灰
卸料迅速，干凈；

3.軸端采用耐腐蝕材料，使軸端使用壽命長；
4.皮帶傳動裝置避免出現悶機造成電機損害；

飛灰/水泥稱量裝置
飛灰/水泥稱量裝置由秤斗，蝶形翻轉料門及傳感器等組成，該裝置安在攪拌機上方，秤斗上設有入料口及除塵管。由螺旋輸送來的粉狀物料，通過導料袋入料口進入秤斗內，在計量過程中一些粉狀物隨空氣由均壓管直接進入到攪拌機內。避免了粉塵飛揚，該裝置可實現2—3種物料累加計量。

供水系統

本系統由水箱、水泵及水計量裝置等組成。水計量方式電子秤計量，根據配比,由水秤稱量到指定值后,由設定指令關啟,完成一次計量過程，該系統結構簡單，計量準確，科學可靠,是一種先進的計量形式，管路采用PPR熱熔管，耐腐蝕，使用壽命長。

控制系統

該生產線采用了先進的控制系統，采用PLC+稱重儀表+工控機控制，可實現全自動工作循環，半自動和手動工作循環，以滿足不同施工需要，具有模擬顯示和配比顯示功能，可儲存10種配比，同時設有故障報警及配比打印等功能，即操作簡單便于管理。

螯合劑配置及輸送系統

本系統是由一個獨立的螯合劑攪拌筒、耐腐泵、電磁閥及管路原件組成。計量方式是電子計量式，由耐腐泵泵入螯合劑秤中，再把計量后螯合劑放入水的計量斗中，然后和水、螯合劑一起放入攪拌主機，管路采用PPR熱熔管，耐腐蝕，使用壽命長。

飛灰固化氣路系統

本系統由（主氣源用戶方提供）管路油水分離器、油霧器、電磁閥等組成。飛灰稱、水泥秤、水秤、螯合劑秤料門氣動蝶閥，用電磁閥開啟關閉。

成型系統

飛灰成型系統由皮帶輸送、成型機及成型輸送裝置組成
